气动助力机械手的气动机理

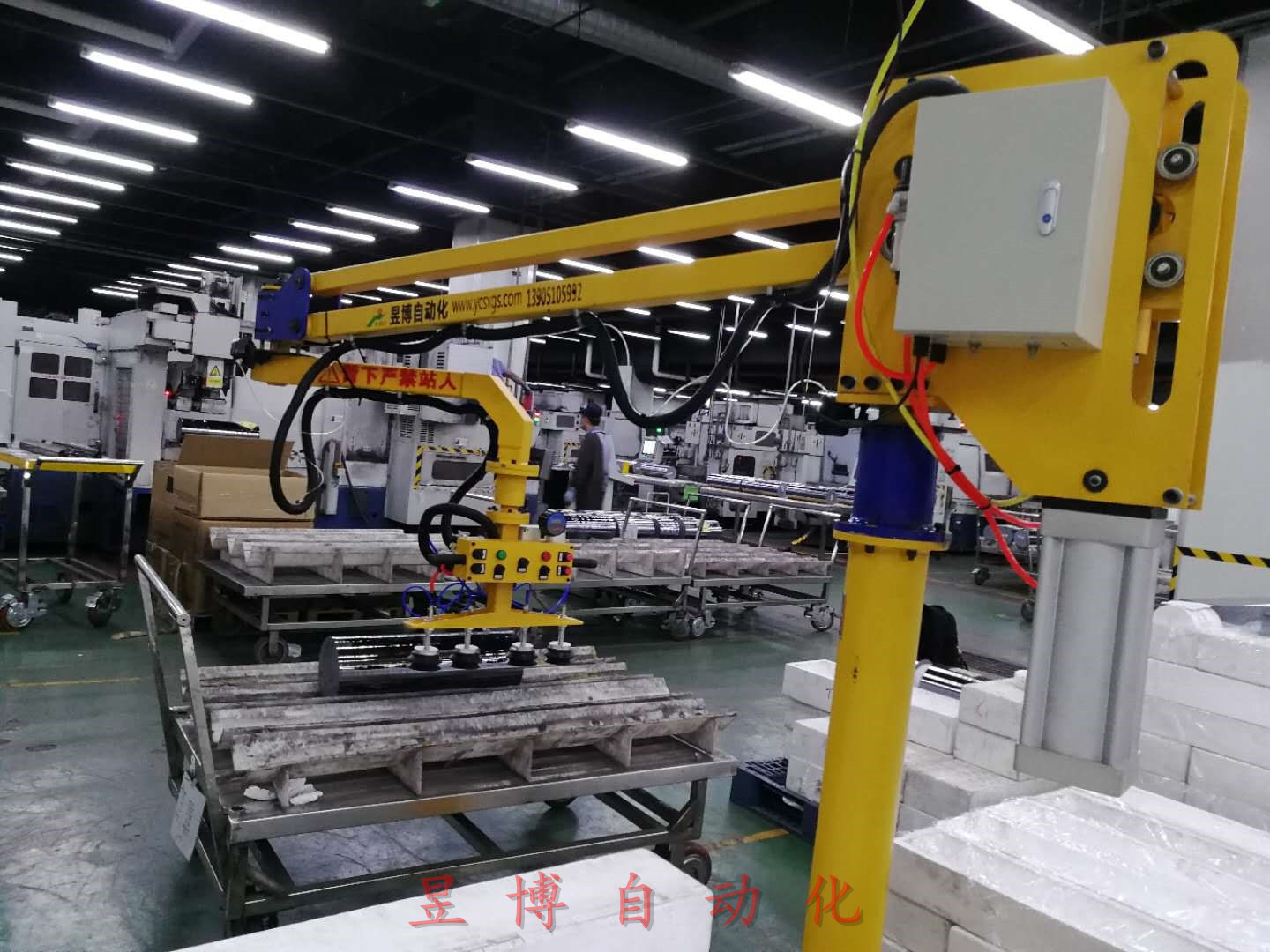

   气动助力机械手，又称助力机械手，平衡器、平衡吊、省力吊具、手动移载机、悬浮吊等，是一种新颖的帮助操作者搬运物料时省力操作的助力设备。
       气动助力机械手为纯气动产品，只需要压缩空气即可正常工作。具有操作轻松、灵活简便、安全可靠、防高温、夹具多样、适应性好、效率高、性价比优良等特点，广泛应用在物流输送、装配、加工、家电、汽车、玻璃、电子、矿山、能源、食品饮料等生产领域。在空间环境受限或工位不定的情况下，助力机械手将帮助操作者轻松地移载，极大地减轻劳动强度，提高生产效率、产品质量和工作安全舒适性，是大规模生产的理想移载设备。
       气动助力机械手的核心是通过平衡阀来调节主气缸两侧的气压，从而实现平衡负载。气源空气进来，先通过气动三联件来净化过滤，过滤器起到排水的作用，减压阀起到设定系统工作压力的作用，油雾分离器是用来除掉压缩空气中的油雾，从而使压缩空气得到净化。净化后的压缩空气首先经过残压释放阀，这里残压释放阀的作用是用来放空，即释放回路中残余的压缩空气。接着压缩空气通过单向阀进入储气罐。

   单向阀所起的作用是当系统突然断气时，储气罐中的大气不能逆流。而储气罐的作用是实现断气保护，也就是说当发生突然断电导致气源断气，这时储气罐中的压缩空气足够维持系统保持原有状态，不会发生工件脱落而伤人的事故。储气罐流出的空气进入平衡阀的入口，平衡阀有4个气口，分别是进气口、排气口、溢流口和先导压力口。出气口出来的空气通过双向调速阀接到主气缸的无杆侧，这里双向调速阀所起的作用是调整负载上升和下降的速度，即对进入主气缸的压缩空气进行双向节流。当系统的阻力足够大以及重载时，可以酌夹紧块情考虑不通过双向调速阀，而直接接入主气缸无杆侧的进气口，气缸有侧的气口接消声器，起到气缸排气时的消声作用，系统主气缸采用的是单杆双作用气缸。当平衡阀先导压力口的压力突然增大时，溢流口中就有压缩空气排出，直到主气缸完全卸载，重新达到新的平衡状态，此时溢流口才会关闭。
