助力机械手的系统组成

   助力机械手又称机械手、平衡吊、手动移载机，是一种新颖的用于物料搬运时省时省力操作的助力设备。它巧妙地应用力的平衡原理，使操作者对重物进行相应的推拉，可在有限的空间内省力地平衡移动定位，重物在提升或下降时形成浮动状态，无需熟练的点动操作。

   助力机械手系统主要包括四部分：

   一、气路控制系统

   1、设置有元件保护盒，以保护主要精密气动元器件，避免操作时意外撞击及灰尘沉积。气路排布完全按丰田AMS标准执行，方便维修。

   2、系统配备二联件、单向阀和储气罐，为系统提供持续稳定的压缩空气，当主供气源意外断气时，可提供一定时间的安全保障，并使系统有足够的动力完成本次操作或将工件卸载。

   二、夹具部分

   主机控制与夹具（机械手）集成为一体，方便操作者双手控制工件。主机操作按钮都集成于夹具控制面板上，控制部分及指示灯、指示器等按人体工学原理布置，便于操作及紧急情况的处理。

   三、机械手主机

   1、可实现不同重量物料的重力平衡状态，适用于物料的精确移载操作。

   2、空载、满载及处理不同工件时，系统可感知其重量变化，并实现载荷在三维空间中的浮动状态，便于精确定位。

   3、系统可始终保持机械手头部的水平，发挥高作业性。

   4、全程平衡、运动顺滑等特点，使得操作者可以很便捷地实现工件的搬运、定位、装配等操作。

   5、刚性手臂可使机械手带工件越过障碍；水平臂可满足物料在相关场所进行横向放入、横向取出等动作要求。

   6、关节刹车装置，具有多个回转关节，以实现广域范围内的物料取置；配备有刹车装置，操作者可在操作过程中随时中断机械手的运动。

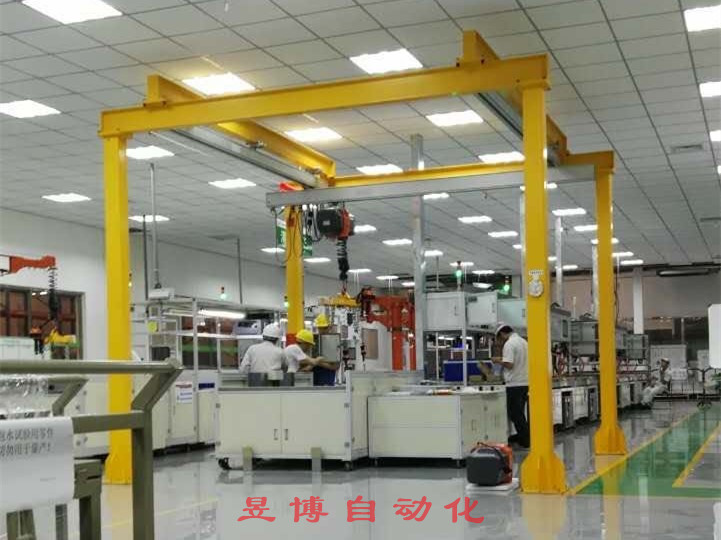

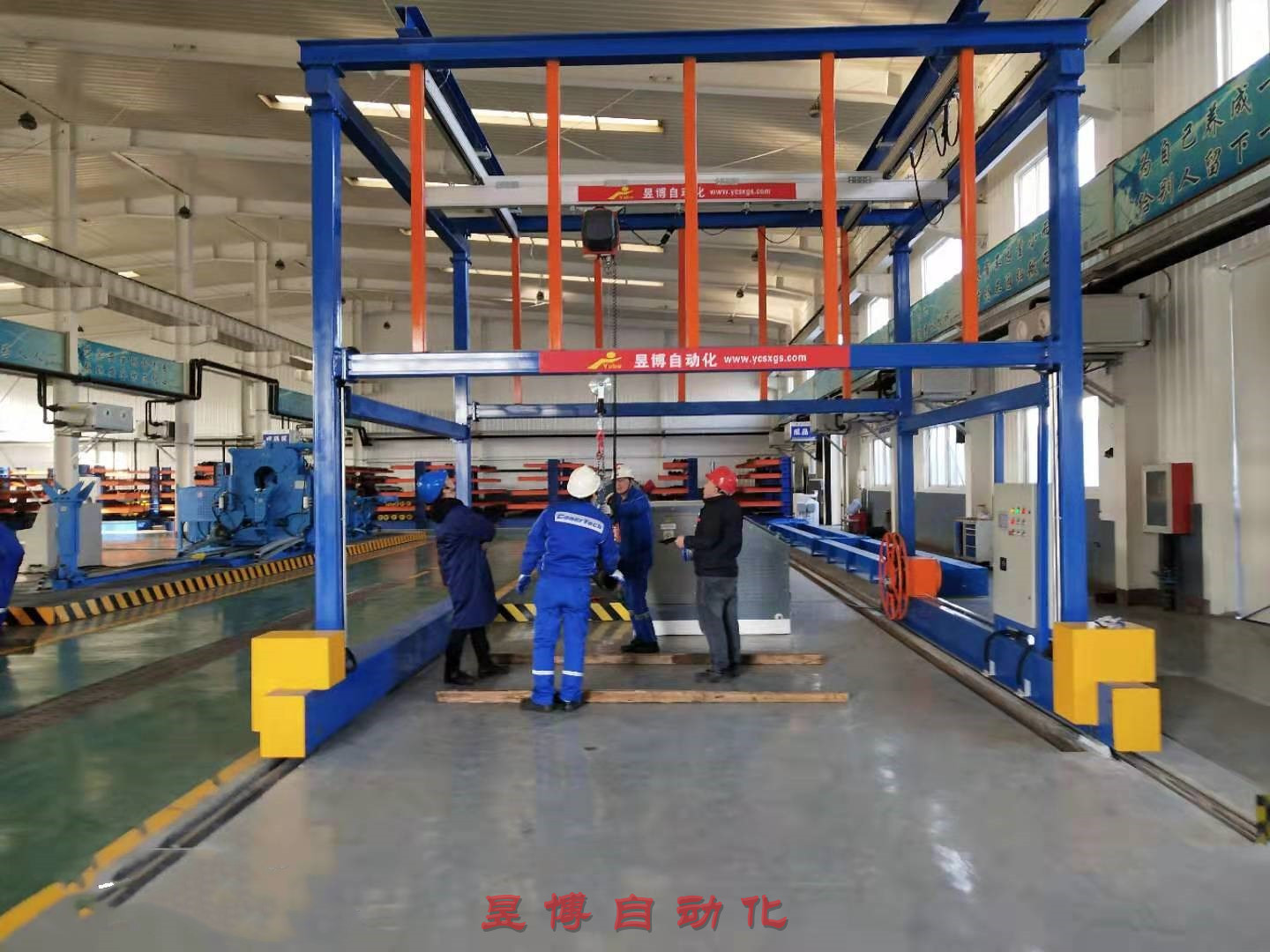

   四、轨道行走系统

   本方案采用双排C型铝合金轨道与移动平台小车配合，平台小车下法兰连接硬臂式机械手。使整个设备在轨道行程内平稳行走。C型轨道采用进口材料，强度、精度高。非金属滚轮采用高强度耐磨尼龙材料加工而成，使用寿命长。
